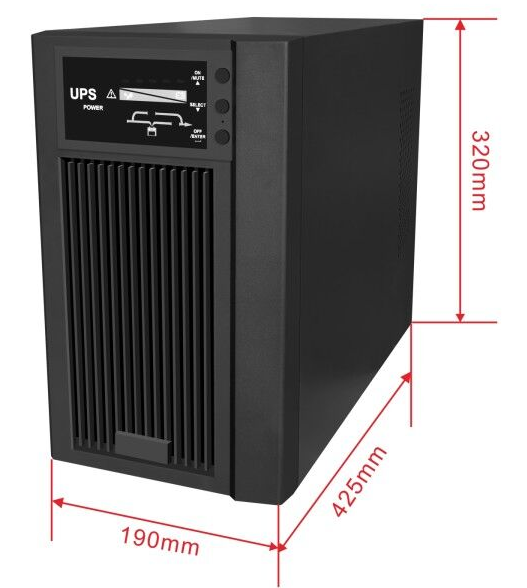

CASTLE 3K|ups电源负载的有功功率×3KVA支持时间=2400W 带电池放出容量

ups电源负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率。
例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。
3000(VA)×0.7×1(h)=电池放出容量×96×0.9电池放出容量=UPS(VA)×0.7×1(h)/电池电压×0.9电池标称容量=电池放出容量/放电效率
得出：电池放出容量=24.3(Ah)电池标称容量=24.3/0.6=40.5(Ah)
结果：可选用38Ah的电池（12V/38Ah电池8块）
UPS内的电池放电应该是恒功率放电，应该负载的功率在市电正常与否是不变化的。
电池的放电电流=(负载的表观功率x负载的功率因数)/(逆变器的效率x电池组总电压)。负载的特性的任何变化都会造成放电电流的变化。
UPS肯定没有恒电流放电一说。只是在确定配置电池时，有些电池厂家的电池参数只给出了恒定电流放电的参数（因为电池的同量的定义是按照恒定电流放电来定义的），这时可能要用到恒定电流放电的参数而已
负载总功率×负载的功率因数×支持时间=电池标称容量×放电效率×电池电压×UPS逆变效率
支持时间=(电池标称容量×放电效率×电池电压×UPS逆变效率)/(负载总功率×负载的功率因数)
电池标称容量=(负载总功率×负载的功率因数×支持时间)/(放电效率×电池电压×UPS逆变效率)
支持时间=(AH×放电效率×电池电压×0.9)/(KVA×0.7)
电池标称容量=(KVA×0.7×支持时间)/(放电效率×电池电压×0.9)
>开启UPS：按下开机/静音按钮2秒以上，UPS电源便会开启
>关闭蜂鸣器：当UPS在电池模式时，按下开机/静音按钮5秒以上，便可开闭或启用蜂鸣器；然而，在UPS系统发出警告或发生错误时，静音功能将失效。
>上一个选择键：在UPS设定模式时，开机/静音按钮用来选择上一个选项
>切换至电池自检模式：在市电模式、ECO模式、或频率转换模式下， 按下开机/静音按钮5秒以上可进行电池自检测试
>关闭UPS：按下关机/输入按钮2秒以上，便可关闭在电池模式下的UPS 如果是在市电模式的话，UPS会进入待机模式，或已设定并启用旁路功能的话，则进入旁路模式
>确认选择钮：在UPS设定模式中，关机/输入按钮用来确认选择
>切换LCD机型信息显示：按选择按钮，可切换LCD显示信息，用来切换输入电压、输入频率、电池电压、输出电压和输出频率。如果松开按钮十秒 以上，LCD恢复默认显示内容
>切换LED机型信息显示：按按钮3S用来切换电池容量和负载容量显示
>设定模式：在UPS处在待机模式或旁路模式时，按下选择按钮5秒， 便可进入UPS设定模式
>下一个选择键：在UPS设定模式中，选择按钮用来选择下一个选项
>切换至旁路模式：在输入电源正常和开机的情况下，同时按下开/ 静音+选择按钮5秒，UPS会进入旁路模式；如果输入电压超出容许范围时，UPS不会进入旁路模式
