高频机架系列,ups电池包192V,在线机架3U在使用本产品前，请仔细阅读“ 安全注意事项”，以确保正确和安全的使用。并请妥善保存说明书。
2.操作时，请注意所有警示标记，并按要求进行操作。
3.避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。
4.本设备不能安装在靠近热源区域，或有电暖炉、热炉等类似设备的附近。
5.放置UPS 时，在其四周要留有安全距离，保证通风。安装时，请参照说明书。
6.清洁时，请使用干燥的物品进行擦拭。
7.若遇火警，请正确使用干粉灭火器进行灭火。若使用液体灭火器会有触电危险。
8.为了符合EMC 的要求，UPS的输出线长度应在 10米以内（对于 1-3K )。

电气安全

1.上电前，请确认已正确接地，并检查接线和电池极性的连接正确。
2.当UPS 需要移动或重新接线时，应将交流输入电源断开，并保证完全UPS 停机， 否则输出端仍可能带电，有触电的危险。
3.请使用指定的附加装置和附件      。
使用保养
1.使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此，请注意避免在下列工作环境中使用 ：
l 超出技术指标规定（温度0℃～40℃，相对湿度20 %～90%）的高、低温和潮湿场所；
l 有振动、易受撞的场所；
l 有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。
2.如果长时间放置不使用，必须将UPS（不带电池）存放在干燥的环境中，存贮温度范围: －25℃～＋55℃。UPS开机之前，必须先让环境温度回暖至0℃以上，并维持一段时间。
系列UPS为在线式架构,正弦波输出.使用此系列UPS几乎可以完全解决所有的电源问题，如断电、市电高压、市电低压、电压瞬间跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。此系列
UPS适用范围广，从计算机设备到通信系统行业自动设备都可以使用。请从机器的后盖板上标签来确认购买的机器是您需要的型号。
■型号与类型
型号 类型 型号 类型
C1KR 标准机 C1KRS 长效机（外接电池）
C2KR 标准机 C2KRS 长效机（外接电池）
C3KR 标准机 C3KRS 长效机（外接电池）
C6KR 标准机 C6KRS 长效机（外接电池）
1.22  常用符号说明
下述符号有部分或全部会出现在使用手册或使用过程中，请了解它们的含义。
1.3安全说明
■安全准则
使用说明书中提到的安全准则在UPS安装、使用、维护的过程中必须严格遵守。注意:
●UPS内有高压。
●UPS可由电池提供电源，即使不连接输入电源线，UPS输出端可能存在高压。各机型的电池电压及标机电池箱规格：
型号 电池电压 标机电池箱重量
（kg） 标机电池箱尺寸
W x H x  D（mm）
C1KR(S) 36VDC 21 482 x 87 x  420
C2KR(S)/ C3KR(S) 96VDC 26 482 x 87 x  420
C6KR(S) 240VDC 64.2 640*438*130
●保护地线安装-要求使用黄/绿颜色线材，线材的线径不小于下表要求。
型号 线径（不小于）
C1KR(S) 18AWG
C2KR(S)/ C3KR(S) 16AWG
C6KR(S) 12AWG
●用同样电压、同样容量值的新电池取代旧电池。
●不要将电池或电池箱靠近热源。不要用火对电池进行处理，否则会爆炸伤人。
●不要打开或毁坏电池，否则有毒的电解液会伤害皮肤、眼睛。
●电池存在高压、大电流的危险，非专业人员不可维护、更换电池。
●更换电池前，必须关闭UPS并脱离电源。
●不要将金属物品、工具靠近电池端子。
●千万不可将电池正负极短接或反接。
●请将UPS市电输入插座放在UPS附近，以便紧急情况时拔掉市电输入插头， 切断电源。
■危险电压:
重要提示:接触电池前， 先检查是否有高压存在于电池端子与保护地之间, 避免电击。
重要提示:在维修机器前，应拔除电池与机器的连接线。避免电击。
C 1 KR( S)/ C 2 KR( S)/ C 3 KR( S) 前面板

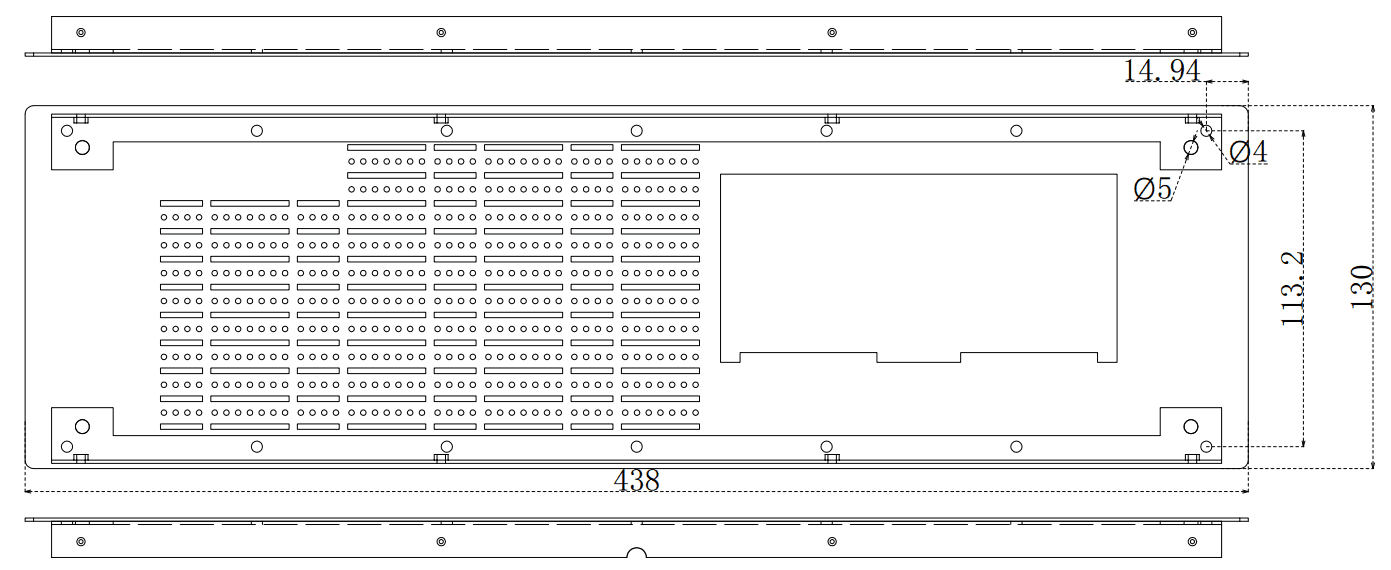

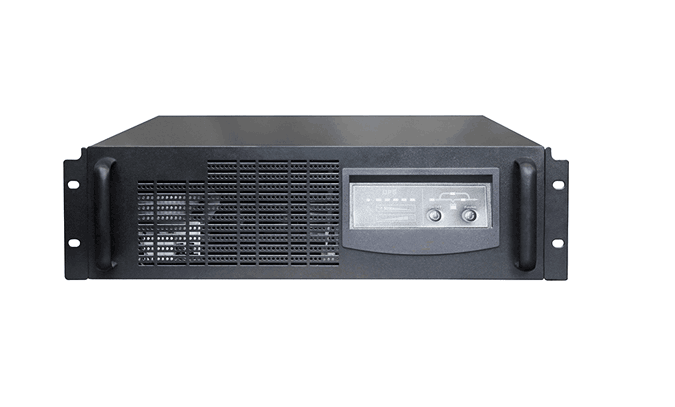

C6KR(S) 前面板
C1KR后盖板
C1KRS 后盖板
过流保护开关 输入插座 智能插槽 输出插座 计算机接口
C2KRS/C3KR(S) 后盖板
C6KR(S) 后盖板
C1KR(S)/C2KR(S)/C3KR(S) 电池箱 前面板
C6KR(S) 电池箱 前面板
C1KR(S)/C2KR(S)/C3KR(S)电池箱 后盖板
C6KR(S) 电池箱 后盖板
额定功率 型号
No. 频率
(Hz) 额定输入 额定输出 尺寸
WxHxD (mm) 重量Net (kg)
Voltage
(VAC) Current
(A) Voltage
(VAC) Current
(A)
1kVA/0.7kW C1KR 50 115~300 5.0 220 4.5 482x87x420 15
1kVA/0.7kW C1KRS 50 115~300 5.0 220 4.5 482x87x420 8.2
2kVA/1.4kW C2KR 50 115~300 10.0 220 9.0 482x87x420 9.6
2kVA/1.4kW C2KRS 50 115~300 10.0 220 9.0 482x87x420 10.5
3kVA/2.1kW C3KR 50 115~300 15.0 220 13.6 482x87x420 10
3kVA/2.1kW C3KRS 50 115~300 15.0 220 13.6 482x87x420 10.9
6kVA/4.2kW C6KR 50 176~276 30.0 220 27.0 438.6x130x600 18.3
6kVA/4.2kW C6KRS 50 176~276 30.0 220 27.0 438.6x130x600 19.5
输入
型号 C1KR(S)/C2KR(S)/C3KR(S) C6KR(S)
相位 单相 单相
频率 (40-60)Hz(可调整) 46-54Hz
功率因数 ≥0.97 ≥0.98
输出
型号 C1KR(S)/C2KR(S)/C3KR(S) C6KR(S)
电压精度 ±2% ±1%
功率因数 0.7滞后 0.7滞后


频率精度 跟随市电 (市电模式下工作) 跟随市电 (市电模式下工作)
50Hz±0.2Hz
(电池模式下工作) 50(1±0.1%)Hz
(电池模式下工作)
电压失真度 带线性负载 <4%
带非线性负载 <7% 带线性负载 <2%
带非线性负载 <6%
过载能力 负载大于110%，工作30秒转旁路； 负载大于150%，投载500毫秒后
转旁路 105%-130%负载，10分钟后转旁路工作；130%负载，1秒后转旁路，
1分钟后关闭输出
2.1拆包与检查
打开包装， 首先检查UPS设备外观是否损坏， 若已损坏， 请勿开机， 请联络供应商。
其次检查随机附件是否完整：输入电源线一条（C6KR(S)无），说明书一本， 电池连接线一条（标机无，但如另购买电池箱，则包括此线）。
2.22 C 1 KR( S)/ C 2 KR( S)/ C 3 KR( S)/ C 6 KR( S)的安装
1.. 将UPS输入电源线接入有过流保护装置的合适插座或端子台,并保持插座或端子台有足够的容量。
2.C1KR(S)/C2KR UPS 输入插座要求10A以上容量，C2KRS/C3KR(S) UPS 输入插座要求16A以上容量，C6KR(S) UPS 输入端子台要求30A以上容量。
3.将UPS输出插座或输出端子台(C6KR(S))直接接负载。
4.UPS输入、输出需接保护地。
C1KRS/C2KRS/C3KRS/C6KRS的电池安装步骤如下：
1)请选用该产品型号所要求的电池电压及个数：C1KRS为每组电池3节串联
(36VDC)，C2KRS为每组电池8节串联(96VDC)，C3KRS为每组电池8节串联
(96VDC)；C6KRS为每组电池20节串联(240V).上述机型均可多组电池并联。
2)将电池串联接好，测量电池组二端电压基本满足上述要求。将附件中的电池线之红线接电池?+?端，黑线接电池?-?端，黄/绿线接电池箱保护地；
3)确认正、负极连接正确后，将电池线插头端插入UPS。
1、接通市电， 开机
1)UPS接通市电（C6KR(S)需将后盖板上Breaker置“O   N”状态），C6KR(S)进入旁路工作模式有输出（5#、7#、8#指示灯亮）；C1KR（S）/C2KR（S）/C3KR（S） 进入POWER ON状态无输出（5#与7#指示灯亮）。
备注：C1KR（S）/C2KR（S）/C3KR（S）可通过WinPower软件设置为接入市电，即有旁路输出。
2)持续按开机键1秒以上，UPS开机；
3)UPS开机首先进入自检状态，自检完成后，UPS进入逆变输出状态，此时市电指示灯、逆变指示灯、负载/电池容量指示灯亮。
2、未接市电，开机
1）持续按开机键1秒以上，UPS开机；
2）UPS开机首先进入自检状态，自检完成后，UPS进入电池逆变输出状态， 此时电池指示灯、逆变指示灯、负载/电池容量指示灯亮。
3、市电逆变输出状态下关机
1）持续按关机键1秒以上，UPS关机；
2）UPS关机首先进入自检状态，自检完成后，UPS进入旁路工作模式（C1KR(S)/
C2KR(S)/C3KR(S)的监控软件已设置UPS接通市电后立刻工作在旁路模式输出才有此功能，否则立刻关机），此时市电指示灯、旁路指示灯亮；
3）UPS进入旁路工作模式仍有输出，若要无输出，必须断开市电输入或将后盖板上Breaker置“OFF”（C6KR(S)）。
4、电池逆变输出状态下关机
1）持续按关机键1秒以上，UPS关机；
2）UPS关机首先进入自检状态，自检完成后，UPS关闭输出。
5、电池逆变输出状态下静音
若您对电池逆变输出状态下UPS发出的每隔4秒一次告警声不适,可持续按开机键1秒以上, 告警声消除。
如果UPS不能正常工作，请阅读故障描述表，并及时联络您的供应商。
在联络您的供应商时，请提供下列信息：
1. 产品型号、序列号； 2. 故障日期； 3. 故障现象描述。
现象 可能原因 解决方法
故障灯与5#灯亮，蜂鸣器长鸣 UPS因过热而关闭 确定未过载，通风口通畅，环境温
度未超过40度。等待冷却10分钟 后，再开机，如果仍异常，请联络您的供应商
故障灯与4#灯亮，蜂鸣器长鸣. UPS因内部故障而关闭输出 请联络您的供应商
故障灯与3#灯亮，蜂鸣器长鸣. UPS因内部 故障而关闭输出 请联络您的供应商
故障灯与2#灯亮，蜂鸣器长鸣. UPS因充电电压过高而保护 请联络您的供应商
市电指示灯闪烁 市电电压或频率超出规格要求 检查市电电压和频率值，及时卸负 载，防止电池放完电关机而造成损失
市电零、火线接反 检查市电相位，重新接线
故障灯与1#灯亮，蜂鸣器长鸣. 负载过载或故障 重新分配负载量，移去非关键负载， 并检查负载是否故障
电池指示灯闪烁 电池电压过低或未连接电池 检查电池，若电池损坏，请立即由专业人员更换
故障灯亮，电池指示灯闪烁，蜂鸣器一秒一叫 UPS充电器故障 请联络您的供应商
市电正常，UPS不入市电 UPS后盖板上Breaker置于“OFF”位置 将UPS后盖板上Breaker置于“ON”位置


电池放电时间短 电池未充饱 持续充电8小时以上
负载过载 移去非关键负载
电池老化，容量下降 更换电池
按开机键，UPS不启动 按开机键时间过短 持续按开机键一秒以上，听到?哔? 一声后，UPS将开启
UPS未接电池或电池电压过低
时带载开机 接上电池，电池电压过低时，先开机再带负载
UPS因内部故障而关闭 请联络您的供应商
